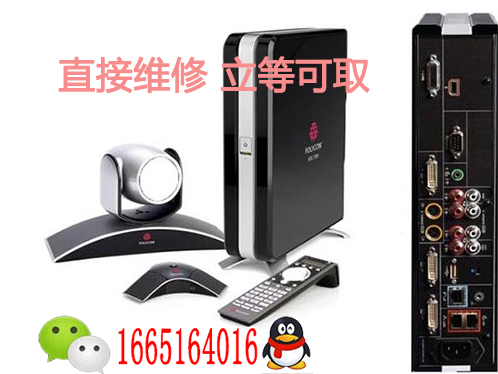

HDX8000高清视频会议终端
宝利通HDX
8000高清系统能够使用户随意、自然地进行视频交流，通过HDX
8000内置的多方会议和内容共享功能，可以快速方便地将异地与会者通过视频召集起来完成项目协作。
高清（HD）的标准设计；HDX
8000解决方案采用了宝利通高清语音技术消除了语音的失真，同时宝利通的环绕立体声音频技术能够将房间内的声音分为左右声道，使远端的与会者直接感受到发言人的实际位置。
对于大量的多媒体演示，HDX
8000系统使用户能够轻松地展示多媒体的内容和数据以增强协作。利用HDX8000系统和宝利通独有的People
On
Content?协作技术，演讲人可以将视频叠加到演讲的内容中更有效地解释演讲的关键内容
特点优点:
高清视频---最高支持4M带宽，在1M+的带宽下支持HD720P，在256K下支持4CIF
高清音频---Polycom
Siren
22提供难以置信的高保真环绕立体声音频
高清内容---Polycom
HDX支持基于People+Content技术的双流标准H.239,无论是高清视频，还是PPT讲稿均可实现真正的高清内容共享
易于集成---提供更灵活、丰富的音、视频输入/输出接口，便于不同应用环境的集成
便于集成---方便与Polycom的Votex语音系统合AMX或Creston控制设备集成，提供完整的系统控制平台
强大的语音---Polycom
Siren
22与Polycom的环绕立体声结合，提供业内顶尖的音频效果
内置MCU---可选4点内置MCU，为您的视频会议提供更大的灵活性
内容共享---同时支持H.239标准和Polycom的People+Content。HDX
8002和HDX
8004支持高清的“人物+内容”。而且，具有独创的People
On
Content功能，可以将演讲人叠加到其讲解的画面上
完整高清解决方案---Polycom提供完整的，端到端的高清解决方案，包括支持高清的多点控制服务器MGC，支持高清的录播流媒体服务器RSS
2000
HDX8000
视频会议系统故障分析及处理办法
视频会议系统召开会议的方式通常是通过会议管理系统经过网络由上级机
构呼叫下级机构来完成的。所以它的故障现象通常有以
下儿种:
1、声音系统故障
故障现象
:①会场听不到对方声
音:②对方昕不到你的声
音:③音箱有啸叫
声或回声传出。
处理办法
:有以上①②两种情况出现的应先检
查音控设备。调音台和话筒是
否打开，调音
台相对应的推子是否推到
正确状态。如果音控设备运行
正常，可根
据情况逐一排查。
有①情况出现的请检
查以下设备和线路
:电视机到设备的音频
线是否接好
，插拔不当会引起线缆接头松动
;电视机的音量是否调整到适当位置;
设备的遥控器音量是否调整到适当位置
:通过会议管理系统的会议控制
查看对方
会场是否静音。有②现象出现的可以用下列方式解决
:先通过近端画面显示看是
否本地会场静音了，如果没有处于静音模式应检查麦克风连接线和麦克风是否
正常，麦克风出故障的情况非常少，多半是线缆没插好，也可能是由
于线缆磨损造
成的短路或断路的情况。有③的情况出现是由
于调音台相对应的话筒增益过高引
起
，调到适当位置即可。
2、画面显示故障
故障现象:
电视机没有显示远端和近端画面。
处理办法:先检查设备到电视机的视频线是否接好，可用万用表来测量:电
视机是否调到了正确的
AV
频道:如果安装有矩阵的单位应先检查矩阵是否切换
到位，然后再检查终端视频输出(如图
1-1
所示)到矩阵视频输入的连接线是否
松动
，上述问题排除后再检查矩阵输出到电视机的连接线是否插好。
|
3、摄像机故障
故障现象:遥控器无法遥控摄像机
，进行摄像位置调整。
处理办法 :
先确认有没有对准摄像机按下遥控面板上的近端按键(如图
1-2
所示)。其次检查一下遥控器电池是否正常。最后再确定遥控器是不是坏了
，具
体操作步骤是先使遥控器的红外发射
区域对着镜头，从本地画面中看一看当按遥
控器上的按钮时
，红外发射区域是不是有
红色的闪光
，如果确认电池没
问题而又
没有闪光时
，那就可以断定遥控器坏了。如果上述检查都没有问题
，那就重新启动系统，看摄像机是否恢复正常。
4、会议连接故障
故障现象:设备开机运行正常，但就是无法连接对方会场。
处理方法:造成此故障现象的原因有多种，可通过下列步骤进行逐一排查。
①先确认呼叫地址是否正确:②确认你呼叫的系统是否开机;
③你所呼
叫的会场
是否正与其他会场召开会议(如有会议管理系统会有提示);④可以登录系统界
面 2
诊断页面的网络诊断
的 Ping
项〈如图 1-3
所示)，输入对方IP
地址， 看是
否能 Ping
通对方。如若不能，请检查网络设备。
5、参数丢失故障
故障现象:主页屏幕画面显示我的
IP 地址为
0. 0. 0.
0
处理办法:造成此故障是由
于设备在没有关机的情况下，突然切断电源导致
参数丢失。具体操作如下登录系统界面
-2
管理设置目录-6LAN
属性〈如图
1-4
所示)，重新设置
LAN-1
(如图 1-4
所示〉。数据参数设置完成后重启系统，系统
恢复正常。设置参数可通过
遥控器进行，也可以进入会议管理系统登录到宝利通
主页，根据左边展开的目录对应项进行数据参数重设。
• PKI &
证书管理(TLS
1.0 and
SSL 3.0)
